汽车应急启动电源内的锂离子电池保护电路原理分析

在如今的汽车中，为了提高舒适度和行车体验而设计了座椅加热、空调、导航、信息娱乐、行车安全等系统，从这些系统很容易理解在车中为各种功能供电的电子系统的好处。现在我们很难想像仅仅100多年以前的景象，那时，在汽油动力汽车中，一个电子组件都没有。在世纪交替时期的汽车开始有了手摇曲柄，前灯开始用乙炔气照明，也可以用铃声向行人发出提示信息了。如今的汽车正处于彻底变成电子系统的交界点，最大限度减少了机械系统的采用，正在成为人们生活中最大、最昂贵的“数字化工具”。

随着越来越多的机械系统被电子系统取代，电量功耗变得越来越重要了。不管车主们使不使用汽车，都有可能因为汽车电瓶电量不足导致无法启动的问题。因此商家们又根据汽车电量而研发出一款电子产品——汽车应急启动电源。汽车应急启动电源的介绍这里就赘述了，具体可参考：http://www.agatech.com.cn/news/trade-news/20180830408.html

锂离子电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。普通锂离子电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。

锂离子电池保护板原理：

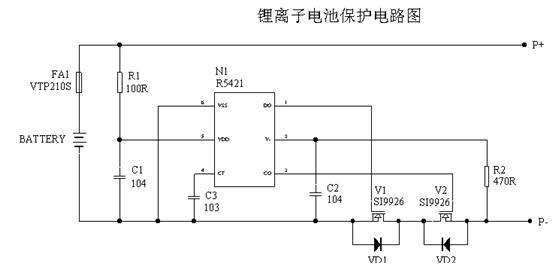

如图中所示，该保护回路由两个MOSFET（V1、V2）和一个控制IC（N1）外加一些阻容元件构成。控制IC负责监测电池电压与回路电流，并控制两个MOSFET的栅极，MOSFET在电路中起开关作用，分别控制着充电回路与放电回路的导通与关断，C3为延时电容，该电路具有过充电保护、过放电保护、过电流保护与短路保护功能。

一、正常状态

在正常状态下电路中N1 的“CO”与“DO”脚都输出高电压，两个MOSFET 都处于导通状态，电池可以自由地进行充电和放电，由于MOSFET 的导通阻抗很小，通常小于30 毫欧，因此其导通电阻对电路的性能影响很小。此状态下保护电路的消耗电流为μA 级，通常小于7 μA。

二、过充电保护

锂离子电池要求的充电方式为恒流/ 恒压，在充电初期，为恒流充电，随着充电过程，电压会上升到4.2V（根据正极材料不同，有的电池要求恒压值为4.1V），转为恒压充电，直至电流越来越小。电池在被充电过程中，如果充电器电路失去控制，会使电池电压超过4.2V后继续恒流充电，此时电池电压仍会继续上升，当电池电压被充电至超过4.3V 时，电池的化学副反应将加剧，会导致电池损坏或出现安全问题。在带有保护电路的电池中，当控制IC检测到电池电压达到4.28V（该值由控制IC决定，不同的IC有不同的值）时，其“CO”脚将由高电压转变为零电压，使V2由导通转为关断，从而切断了充电回路，使充电器无法再对电池进行充电，起到过充电保护作用。而此时由于V2自带的体二极管VD2的存在，电池可以通过该二极管对外部负载进行放电。在控制IC检测到电池电压超过4.28V至发出关断V2信号之间，还有一段延时时间，该延时时间的长短由C3决定，通常设为1秒左右，以避免因干扰而造成误判断。

三、过放电保护

电池在对外部负载放电过程中，其电压会随着放电过程逐渐降低，当电池电压降至2.5V时，其容量已被完全放光，此时如果让电池继续对负载放电，将造成电池的永久性损坏。在电池放电过程中，当控制IC检测到电池电压低于2.3V（该值由控制IC决定，不同的IC有不同的值）时，其“DO”脚将由高电压转变为零电压，使V1由导通转为关断，从而切断了放电回路，使电池无法再对负载进行放电，起到过放电保护作用。而此时由于V1自带的体二极管VD1的存在，充电器可以通过该二极管对电池进行充电。由于在过放电保护状态下电池电压不能再降低，因此要求保护电路的消耗电流极小，此时控制IC会进入低功耗状态，整个保护电路耗电会小于0.1μA。在控制IC检测到电池电压低于2.3V至发出关断V1信号之间，也有一段延时时间，该延时时间的长短由C3决定，通常设为100毫秒左右，以避免因干扰而造成误判断。

四、过电流保护

由于锂离子电池的化学特性，电池生产厂家规定了其放电电流最大不能超过2C（C=电池容量/小时），当电池超过2C电流放电时，将会导致电池的永久性损坏或出现安全问题。电池在对负载正常放电过程中，放电电流在经过串联的2个MOSFET时，由于MOSFET的导通阻抗，会在其两端产生一个电压，该电压值U=I*RDS *2, RDS为单个MOSFET导通阻抗，控制IC上的“V-”脚对该电压值进行检测，若负载因某种原因导致异常，使回路电流增大，当回路电流大到使U>0.1V（该值由控制IC决定，不同的IC有不同的值）时，其“DO”脚将由高电压转变为零电压，使V1 由导通转为关断，从而切断了放电回路，使回路中电流为零，起到过电流保护作用。在控制IC检测到过电流发生至发出关断V1信号之间，也有一段延时时间，该延时时间的长短由C3决定，通常为13毫秒左右，以避免因干扰而造成误判断。在上述控制过程中可知，其过电流检测值大小不仅取决于控制IC的控制值，还取决于MOSFET的导通阻抗，当MOSFET导通阻抗越大时，对同样的控制IC，其过电流保护值越小。

五、短路保护

电池在对负载放电过程中，若回路电流大到使U>0.9V（该值由控制IC决定，不同的IC有不同的值）时，控制IC则判断为负载短路，其“DO”脚将迅速由高电压转变为零电压，使V1由导通转为关断，从而切断放电回路，起到短路保护作用。短路保护的延时时间极短，通常小于7微秒。其工作原理与过电流保护类似，只是判断方法不同，保护延时时间也不一样。

以上详细阐述了单节锂离子电池保护电路的工作原理，多节串联锂离子电池的保护原理与之类似，在此不再赘述。除了控制IC外，电路中还有一个重要元件，就是MOSFET，它在电路中起着开关的作用，由于它直接串接在电池与外部负载之间，因此它的导通阻抗对电池的性能有影响，当选用的MOSFET较好时，其导通阻抗很小，电池包的内阻就小，带载能力也强，在放电时其消耗的电能也少。
